GUIは変わりやすい…けれど…

最近職場でWindows 7に代わって、Windows 10が標準OSとして指定されつつある。
なんでWindows 7でやっていたことを、Windows 10でもやろうとするのだが、例のごとくGUIが変わっていてやりにくいことこの上ない。
なんでMSは毎度毎度GUIを変更するんだろうか。

文句を言っても仕方ないので、解決策を考える。
一つは新しいGUIに慣れることで、これが王道なのだけれども、また変わったらやだなーみたいなのはある。
もう一つ、結構あり?だと思っているのが「プログラムから実行」を使うという方法。

Windowsキー + R
でプログラム実行が開くので、そこでコマンドを入力してしまうという方法。
GUIは変わりやすいが、CUIは比較的変わりにくいようで、うまくいくことが多い。
普段よく使うのは、cmd, calc, mspaint, snippingtool, notepadときどきregeditくらいなのだけれども、他にも

control コントロールパネル ほかは忘れてもこれで何とか。 CONTROL panel
sysdm.cpl システムのプロパティ Pathを通すときとか。 SYStem DynaMic property
ncpa.cpl ネットワーク接続 IPアドレスの設定とか。 Network Connection Property Admin
appwiz.cpl プログラムの追加と削除 アンインストール時。 APPlication WIZard
devmgmt.msc バイスマネージャ ドライバ割り当て。 DEVice ManaGeMenT

とかがあって、一度覚えれば結構便利だと思う。
何の略かわかりにくくて、覚えにくいけれども…。

CUIは比較的変わりにくいと書いたが、Windows Updateに関してはとても混乱している。
Windows10では、ms-settings:windowsupdateとかくらしい。覚える気も起きない。

pmccabeを使って簡単にサイクロマチック複雑度を測る

サイクロマチック複雑度、あるいは循環的複雑度とは、コードのパスの複雑さを表す指標の一つだ。
10以下なら良い構造、30未満ならまあ許容、30以上なら構造的リスクあり、50以上でテスト不可能、70以上でいかなる変更もデグレを引き起こすとされている。
こんな指標を導入しなくても見る人が見ればコードの品質なんて一目瞭然だと思うけれども、世の中には「定量主義者」というような人たちがいて、特に組み込み系のシステム開発では、静的コード解析というプロセスでコードの点数化をしようとしたがるのだ。

そういう背景もあり、ちょっと微妙な感情を持って接せざるを得ない指標なのだけれども、ただ、このサイクロマチック複雑度という考え方自体はグラフ理論というきちんとした理論的背景があり、結構面白い。
要は、あまりコードの書き方によらず、そのユニットの複雑さそのものを表していると考えられるのだ。
コードの書き方というのは、つまり、if(cond1) if(cond2)とネストさせるか、if(cond1 && cond2)と書くかといった、ある程度個人の趣向に依存するところだ。
(だから実のところ、この指標で検出される問題というのは、ユニットごとのコードの書き方に依存する品質の問題ではなく、モジュール分割の不適切さといった、つまり詳細設計フェーズに帰するべきたぐいの問題なのだ…。)

このサイクロマチック複雑度というものを考え出したのはThomas J. McCabeというアメリカ人で、それは1976年の末、IEEE TRANSACTIONS ON SOFTWARE ENGINEERINGというジャーナルに"A Complexity Measure"という簡潔なタイトルの論文上で発表されたそうだ。
http://www.literateprogramming.com/mccabe.pdf


サイクロマチック複雑度を測るには、pmccabeという、この概念の発案者の名前を冠した古くからあるツールが簡便だ。
Ubuntuなら

$ sudo apt install pmccabe

でOKだし、debianのホームページからソースを持ってきて、makeでインストールすることもできる。
Debian -- Details of source package pmccabe in sid


幾つかの例で、出力を試してみる。

/* ex.c */
#include <stdio.h>

void single_if (int a) {
    /* this is a comment */
    if (a > 0) printf("a is greater than 0\n");
}

void complex_if(int a, int b) {
    if (a > 0 && b > 0) printf("a and b are greater than 0\n");
}

int condition_return(int a, int b) { return (a > 0 && b > 0); }

void condition_operator(int a) {
    printf("a is %sgreater than 0\n", a > 0 ? "" : "NOT ");
}

#define ABS(x) (((x) >= 0) ? (x) : (-(x)))
int use_macro(int a) { return ABS(a); }

void switch_case(int a) {
    switch (a % 2) {
        case  0: printf("a is an even number\n"); break;

        case  1:
        case -1: printf("a is an odd number\n"); break;
    }
}

void single_while(int a) { while (a--) putchar('*'); }

void tautology(int a) {
    if (a == 0 || a != 0) printf("this is always true\n");
}

void tautology2(int a) {
    if (a == 0 || a == 1 || a < 0 || a > 1) printf("this is always true\n");
}

そして

pmccabe -v ex.c

と叩くと、次のような出力が得られる。

Modified McCabe Cyclomatic Complexity
|   Traditional McCabe Cyclomatic Complexity
|       |    # Statements in function
|       |        |   First line of function
|       |        |       |   # lines in function
|       |        |       |       |  filename(definition line number):function
|       |        |       |       |           |
2	2	2	4	4	ex.c(4): single_if
3	3	2	9	3	ex.c(9): complex_if
2	2	1	13	1	ex.c(13): condition_return
2	2	2	15	3	ex.c(15): condition_operator
1	1	1	20	1	ex.c(20): use_macro
2	4	4	22	8	ex.c(22): switch_case
2	2	2	31	1	ex.c(31): single_while
3	3	2	33	3	ex.c(33): tautology
5	5	2	37	3	ex.c(37): tautology2


第1フィールドと第2フィールドがサイクロマチック複雑度で、そのほかにStatementの数、関数の開始行、関数の行数、そして最後にファイル名と関数名が表示されている。
重要なのはサイクロマチック複雑度だが、これも2種類ある。
色々試したが、単純に以下の計算をしているようだ。

Modified McCabe Cyclomatic Complexity
= (ifの数) + (switchの数) + (forの数) + (whileの数) + (||の数) + (&&の数) + (?の数) + 1
Traditional McCabe Cyclomatic Complexity
= (ifの数) + (case/defaultの数) + (forの数) + (whileの数) + (||の数) + (&&の数) + (?の数) + 1

違うのはswitchを数えるか、caseを数えるかということのようだ。
Traditionalのほうがより強いメトリクスといえるだろう。

その他、上の結果からわかることとしては、

  • function-likeマクロは対象にならない
  • マクロが展開される前に解析される
  • 恒真式(トートロジー)は判断していない


ところで、tautology()はclangでコンパイルすると

ex.c:34:16: warning: overlapping comparisons always evaluate to true [-Wtautological-overlap-compare]
    if (a == 0 || a != 0) printf("this is always true\n");

というWarningが出た。凄い。
けど、そのあと気になって試したtautology2()では出なかった。
やはり、トートロジーのチェックというのは難しいのだろう。

英語、UML、git、バイナリ操作、オブジェクト指向

久しぶりの投稿だ。

というのも、仕事であまり新奇なものに触れる機会もなく、ちょっと腐り気味だったのである。

タイトルは、最近なんとなく勉強しといたほうがいいだろうかと思っていることを列挙したものである。

英語は結構勉強している。
あまりそれ自体は楽しいものではないので辛いのだけれども、しかし、英語を使えると世界が広がるということは否定できない事実である。
英語を使って記された情報量 >>> 日本語を使って記された情報量
が現実だ。
日本の某企業のマイコンのハードウェアマニュアルでも、英語版はあるけど日本語版はなかったりする。

とりあえず、9月10日のTOEICで900点を突破することを目標にしているが、最近英語について思うのは、やはりほかの言語を学ぶというのはそれなりに時間のかかることなのだろうなということだ。
私は、試験勉強とかいうと、だいたい短期突破である。
短い間でガッと集中し、合格ラインすれすれを突破するというやり方が身についている。
しかし、言葉というのには合格ラインというものが(当然ながら)存在しないし、人や状況にもよりけりだ。
そのすべてを勉強することは、日本語でだって不可能だし、しかしだからといって、とても限られた状況や主題でしか物事を語れない/読めない、というのであれば、それはその人の教養の低さを示すことになる。
言葉とは教養だ。

そして、突き詰めれば言葉とは単語だ。
単語が英語学習の基本だ。
あまりいろいろなことを一度にできない自らの能力が恨めしいが、
~9月10日:TOEICの勉強に専念
~10月15日:情報処理の勉強に専念
10月16日~年末:ボキャブラリーを5000ほど増やす!

という感じでやっていこうと思う。

いろいろ環境設定(主にvim)

ソースコードが読めない(絶望)。

あまりにダメダメだから、環境を色々試してみることにした。

やったこと↓

とりあえず、今は

Ctrl-Aでtmuxのコントロール(Actionのつもり)。
Ctrl-Tでファイルツリー表示(Treeのつもり)。
Ctrl-Gでカーソル位置の関数定義/参照にジャンプ(Goのつもり)。
Ctrl-JでQuickFixの選択を下に(vimに合わせて)。
Ctrl-KでQuickFixの選択を上に(vimに合わせて)。
Ctrl-Lでファイル内関数一覧表示(Listのつもり)。
Ctrl-Oでジャンプ元に戻る(デフォルト通り)。
Ctrl-Iで進む(デフォルト通り)。

という感じにキーバインドしてみた。

vimプラグイン大杉ワロタ。
設定項目も多すぎ。
しんどい。

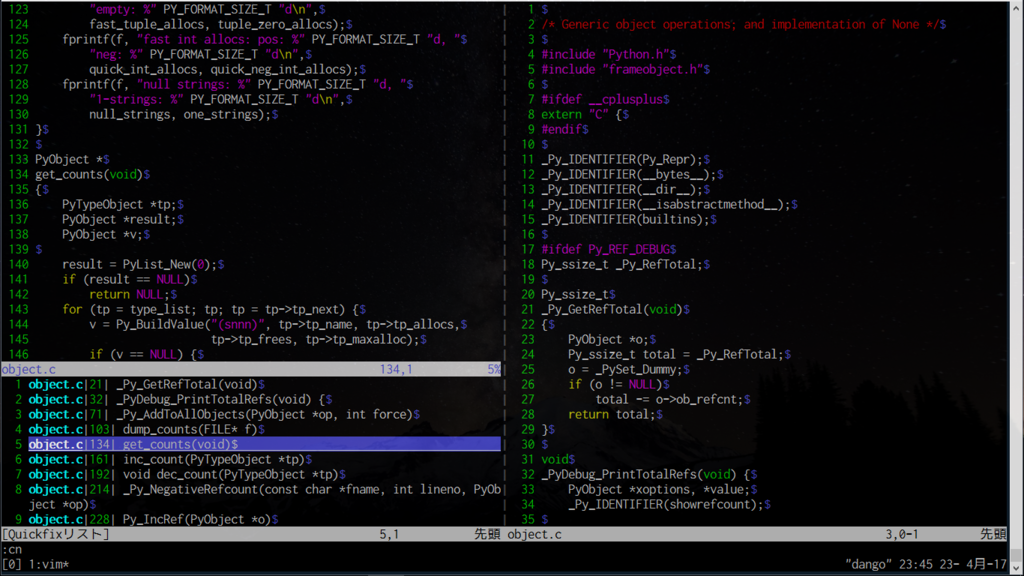

でもなんかかっこよくなったぞ(見た目だけ)。
f:id:developingskills1110:20170423235836p:plain

とりあえず、ネットでパクりまくったvimrcをメモ。

"""""""""""
"dein
""""""""""""
if &compatible
    set nocompatible
endif
set runtimepath+=~/.vim/dein.vim
call dein#begin(expand('~/.vim/'))
call dein#add('scrooloose/nerdtree')
call dein#add('Shougo/vimproc.vim')
call dein#add('Shougo/neocomplete.vim')
call dein#add('justmao945/vim-clang')
call dein#add('Shougo/neoinclude.vim')
call dein#end()


""""""""""""
"nerdtree
""""""""""""
noremap <C-t> :NERDTreeToggle<CR>
let g:NERDTreeShowBookmarks = 1
let g:NERDTreeShowHidden = 1
let g:NERDTreeDirArrows = 1
let g:NERDTreeDirArrowExpandable = '+'
let g:NERDTreeDirArrowCollapsible = '-'
autocmd bufenter * if (winnr("$") == 1 && exists("b:NERDTree") && b:NERDTree.isTabTree()) | q | endif


""""""""""""
"neocomplete
""""""""""""
let g:neocomplete#enable_at_startup = 1
"let g:neocomplete#enable_auto_select = 1
if !exists('g:neocomplete#force_omni_input_patterns')
        let g:neocomplete#force_omni_input_patterns = {}
endif
let g:neocomplete#force_overwrite_completefunc = 1
let g:neocomplete#force_omni_input_patterns.c = '[^.[:digit:] *\t]\%(\.\|->\)'
let g:neocomplete#force_omni_input_patterns.cpp = '[^.[:digit:] *\t]\%(\.\|->\)\|\h\w*::'

" disable auto completion for vim-clanG
let g:clang_auto = 0
let g:clang_complete_auto = 0
let g:clang_auto_select = 0
let g:clang_use_library = 1

" default 'longest' can not work with neocomplete
let g:clang_c_completeopt   = 'menuone'
let g:clang_cpp_completeopt = 'menuone'

if executable('clang-3.8')
    let g:clang_exec = 'clang-3.8'
elseif executable('clang-3.7')
    let g:clang_exec = 'clang-3.7'
elseif executable('clang-3.6')
    let g:clang_exec = 'clang-3.6'
elseif executable('clang-3.5')
    let g:clang_exec = 'clang-3.5'
elseif executable('clang-3.4')
    let g:clang_exec = 'clang-3.4'
else
    let g:clang_exec = 'clang'
endif

if executable('clang-format-3.8')
    let g:clang_format_exec = 'clang-format-3.8'
elseif executable('clang-format-3.7')
    let g:clang_format_exec = 'clang-format-3.7'
elseif executable('clang-format-3.6')
    let g:clang_format_exec = 'clang-format-3.6'
elseif executable('clang-format-3.5')
    let g:clang_format_exec = 'clang-format-3.5'
elseif executable('clang-format-3.4')
    let g:clang_format_exec = 'clang-format-3.4'
else
    let g:clang_exec = 'clang-format'
endif

let g:clang_c_options = '-std=c11'
let g:clang_cpp_options = '-std=c++11 -stdlib=libc++'

inoremap <expr><CR>  pumvisible() ? "\<C-y>" : "\<CR>"
inoremap <expr><TAB>  pumvisible() ? "\<Down>" : "\<TAB>"
inoremap <expr><S-TAB>  pumvisible() ? "\<Up>" : "\<S-TAB>"
inoremap <expr><C-j>  pumvisible() ? "\<Down>" : "<C-j>"
inoremap <expr><C-k>  pumvisible() ? "\<Up>" : "<C-k>"
inoremap <expr><Space> pumvisible() ? "\<C-y><Space>" : "\<Space>"
inoremap <expr>( pumvisible() ? "\<C-y>(" : "("
inoremap <expr>) pumvisible() ? "\<C-y>)" : ")"
inoremap <expr>[ pumvisible() ? "\<C-y>[" : "["
inoremap <expr>] pumvisible() ? "\<C-y>]" : "]"
inoremap <expr>< pumvisible() ? "\<C-y><" : "<"
inoremap <expr>> pumvisible() ? "\<C-y>>" : ">"
inoremap <expr>* pumvisible() ? "\<C-y>*" : "*"
inoremap <expr>& pumvisible() ? "\<C-y>&" : "&"
inoremap <expr>" pumvisible() ? "\<C-y>\"" : "\""
inoremap <expr>' pumvisible() ? "\<C-y>'" : "'"
inoremap <expr>: pumvisible() ? "\<C-y>:" : ":"
inoremap <expr>; pumvisible() ? "\<C-y>;" : ";"
inoremap <expr>` pumvisible() ? "\<C-y>`" : "`"

"""""""""""
"gtags
"""""""""""
function! GtagsCursor_()
  execute "GtagsCursor"
  if (len(getqflist()) <= 1)
    cclose
  endif
endfunction

nnoremap <C-g> :call GtagsCursor_()<CR>
noremap <C-l> :Gtags -f %<CR>
noremap <C-j> :cn<CR>
noremap <C-k> :cp<CR>
nnoremap <C-q> :cclose<CR>

""""""""""""
"taglist
""""""""""""
let Tlist_Use_Right_Window = 1
let Tlist_Exit_OnlyWindow = 1
let Tlist_File_Fold_Auto_Close = 1
nnoremap <C-l> :Tlist<CR>

""""""""""""
"general
""""""""""""
set tabstop=4
set shiftwidth=4
set expandtab

set number
set nowrap

set cindent
set cinoptions+=g0
set showmatch

syntax on

set ignorecase
set hlsearch
nnoremap / /\v<C-r><C-w>
vnoremap / "zy/\v<C-r>z
nnoremap <ESC><ESC> :nohlsearch<CR>

nnoremap <TAB> :bn<CR>
nnoremap <S-TAB> :bp<CR>
nnoremap <S-h> <C-w>h
nnoremap <S-l> <C-w>l
nnoremap <Bar> :vsp<CR>

nnoremap <Space>h ^
nnoremap <Space>l $

set statusline=[%n]\ %f
set laststatus=2

set list
set listchars=tab:^-,eol:$

set clipboard=unnamed,autoselect

set colorcolumn=80

set nowrap

colorscheme darkblue

出力変換指定子の修飾子とか、整数拡張とか

仕事でビット演算を使って、結構知らないことが多かった。

まずは、signed charの場合。

#include <stdio.h>

int main(void)
{
    /* 以下いずれも右辺の定数はintで解釈される。右辺の値が左辺の型で表現できる範囲を超えている場合の動作は処理系定義。 */
    signed char c = 0xf7; // 多くの処理系で0xf7は内部表現として解釈される。gccの場合、特にWarningは出ない。
    c = 247;              // これも同じ。gccの場合、特にWarningは出ない。
    c = 0x123456f7;       // 多くの処理系で下二桁が内部表現として代入される。gccの場合、overflow Warningが出る。

    /* 出力指定子:size_t型はzで修飾。intが4バイトなら、charはhhで修飾。 */
    printf("sizeof(c) = %zu, c = %hhd = %#hhx\n", sizeof(c), c, c); // 1, -9, 0xf7

    /* signedの負数に対する右シフトは処理系定義。 */
    c >>= 1;
    printf("c = %hhd = %#hhx\n", c, c); // 算術右シフトの処理系では、-5, 0xfb

    /* signedに対して論理右シフトさせたければ、キャストするかマスクをとる必要がある。 */
    c = 0xf7;
    c = (unsigned char)c >> 1;
    printf("c = %hhd = %#hhx\n", c, c); // 123, 0x7b

    c = 0xf7;
    c = (c >> 1) & 0x7f;   // 上位7ビットを読む。0x7f = 0b0111_1111
    printf("c = %hhd = %#hhx\n", c, c); // 123, 0x7b

    return 0;
}


次にunsigned charの場合。

#include <stdio.h>

int main(void)
{

    unsigned char uc = 0x12345680;  // 右辺の値を(UCHAR_MAX+1)で除した剰余が代入されることが保証されている。gccの場合、overflow Warningが出る。

    printf("sizeof(uc) = %zu, uc = %hhu = %#hhx\n", sizeof(uc), uc, uc); // 1, 128, 0x80

    /* unsignedに対する右シフトは値にかかわらず論理右シフト(0埋め)。 */
    uc >>= 1;
    printf("uc = %hhu = %#hhx\n", uc, uc); // 64, 0x40

    /* しかし整数拡張(integer promotion)に嵌る可能性がある。 */
    uc = ~uc >> 1;  // 右辺のucはint型に暗黙にキャストされて、0x00_00_00_40となっている。
    printf("uc = %hhu = %#hhx\n", uc, uc); // 223, 0xdf

    /* 回避するにはキャストするか、マスクをとる。 */
    uc = 0x40;
    uc = (unsigned char)~uc >> 1;
    printf("uc = %hhu = %#hhx\n", uc, uc); // 95, 0x5f

    uc = 0x40;
    uc = (~uc >> 1) & 0x7f;   // 上位7ビットを読む。0x7f = 0b0111_1111
    printf("uc = %hhu = %#hhx\n", uc, uc); // 95, 0x5f

    return 0;
}

教訓を列挙する。
ビット演算を行う変数は、unsigned指定をつけたものに限る。なぜならば、型の表現できる範囲を超えた値が代入された時の挙動について、unsignedについては仕様によって定義されているが、signedの場合は処理系定義だから。左シフトやビット反転と整数拡張によって容易に型の表現できる範囲を超えてしまう。
ビット演算を行った後は必ず、最後にマスクをかける。右シフトを行う場合、unsignedであっても整数拡張により1が埋められてしまうことがある。
・char型の変数をprintfでダンプする場合のフォーマット指定子にはhhをつける(int4バイトの場合)。

ややこしいことは考えず、この程度で面倒な問題を回避できるなら安いものである。

C言語のdigraphsを使ってみる

完全に小ネタ。

ISO/IEC 9899:1999によると、

In all aspects of the language, the six tokens(67

<:    :>    <%    %>    %:    %:%:
behave, respectively, the same as the six tokens
[    ]    {    }    #    ##
except for their spelling.(68



67) These tokens are sometimes called ‘‘digraphs’’.
68) Thus [ and <: behave differently when ‘‘stringized’’ (see 6.10.3.2), but can otherwise be freely interchanged.

なので、こんなソースもOKだ。

%:include <stdio.h>
%:define GLUE(x,y) x%:%:y

/* おなじみhello, world */
int main(void)
<%
    char hello<::> = "hello, world\n";
    int i;

    for (i=0; i<sizeof GLUE(hell,o); i++) <%
        putchar(hello<:i:>);
    %>
    return 0;
%>

trigraphsもある。

5.2.1.1 Trigraph sequences
1 All occurrences in a source file of the following sequences of three characters (called trigraph sequences(12 ) are replaced with the corresponding single character.

??= #        ??( [        ??/ \
??) ] ??' ^ ??< {
??! | ??> } ??- ~
No other trigraph sequences exist. Each ? that does not begin one of the trigraphs listed above is not changed.
2 EXAMPLE The following source line

printf("Eh???/n");

becomes (after replacement of the trigraph sequence ??/)

printf("Eh?\n");

12) The trigraph sequences enable the input of characters that are not defined in the Invariant Code Set as described in ISO/IEC 646, which is a subset of the seven-bit US ASCII code set.

??=include <stdio.h>
??=define GLUE(x,y) x??=??=y

int main(void)
??<
    char hello??(??) = "hello, world??/n";
    int i;

    for (i??'=i; ??-i>??-sizeof GLUE(hell,o); i++) ??<
        putchar(hello??(i??));
    ??>
    return 0;
??>

しかし、gccの場合、-trigraphsオプションをつけないとコンパイルされない。

tokens.c:1:1: warning: trigraph ??= ignored, use -trigraphs to enable [-Wtrigraphs]
??=include
^

これは、仕様書のEXAMPLEにあるように、trigraphは文字列の中にあっても展開されるという危険な動きをするからだ。

ぐるぐるとまだ回る君の影 どこにも行けずに春が来る

社会人になって一年が経過した。

同時に、プログラマになって一年だ。

今自分の職業について思っていることを徒然に書いてみる。

プログラマはプログラムを作る人

プログラムとは予定表の意味だ。
だから、プログラマとは予定表を作る人に他ならない。

プログラマナチュラリスト

予定表を作るためにはナチュラリストである必要がある。
といっても、別に山や野原に出る必要はない。
あるプログラムの振る舞いを決めるうえで、「何が自然か」ということを知っていなければならない、ということだ。
これはたとえば、数列が与えられたとき、そのルールを見抜く(自ら設定する)ような力だ。
有限数列が与えられて、自分の好きな数値をそのあとにもう一項加えてよいのなら、どうするだろうか。
自分の誕生日を入れる?
それとも、好きな人の誕生日だろうか?
しかし、プログラマなら、次の項は何が自然かを必死になって考えるはずだ。

プログラマアルゴリズムアプリケータか、アルゴリズムエンジニア

プログラマが作る予定表は誰でも意味が分かるように書かれている必要があるので、必然的に何らかのアルゴリズムがそこには記述されることになる。
もし幸いにも予定表の目指している「目的」と同じモノに向かって既に歩いた人がいるなら、プログラマはその人のレガシーを用いて予定表を作る。
その場合はプログラマアルゴリズムアプリケータだ。
しかしさらに幸いなことに、人類にとっての大きな一歩を踏み出すことを余儀なくされるのであれば、プログラマアルゴリズムエンジニアだ。

プログラマトランスレータ

プログラマが作り上げる予定表は、残念ながら最終的には「誰か」に渡さなければならない。
そうしないとだれもその予定表の存在を認識できない。
認識できないものは存在しないので、そうするしかないのだ(プラグマティズムですよ)。
実のところプログラマはまず最初に、内言語で予定表を作り上げる。

ここをああして、あれをこうして、そこでそうすれば、目的地にたどり着きそう…。

それから、この内言語を外言語に翻訳するのだ。
外言語はプログラミング言語が一般的だが、フローチャートだったりUMLだったりすることもある。
もしかしたら、自然言語かもしれないし、ハードウェア的な実装かもしれない。
このとき、プログラマトランスレータだ。

システムはプログラムを必ず含む

実は社会人になった当初はプログラマではなくSEになったと思っていた。
今では自分はプログラマだと思っている。
というか、「私はSEです」という人をかなり胡散臭いと思っている。

しかし、システムという言葉が周りでよく使われているのは確かだ。
システムという言葉は難しい。
今、私なりに理解しているシステムとは、こうだ。
複数の構成物が一つの目的に向かって、ある特定のやり方で協調して働いているような構造体。
この「ある特定のやり方」というのは予定表で書けるところだ。
つまり、システムは必ずプログラムを含む。

エンジニアリングはアーキテクチャとインプリメンテーションに分けられる

グラデーションはあるが、プラトンイデア説のように、設計と実装に分けるのはとても分かりやすい。
たとえば、プログラミング言語イデア界の住人だ。
私たちは直接見ることはできない。
言語仕様書はこのイデア界の住人を理性によって描写したものだ。
プログラミング言語のインプリメンテーション=現実界の住人は、コンパイラだ。
私たちは通常コンパイラを通してプログラミング言語を見ることになる。
